Ultrasonisk tykkelsesmåling av kobber-sølvkomposittmaterialer

I den kontinuerlige utforskningen av materialvitenskap har metallkomposittmaterialer blitt en viktig kraft for å fremme vitenskapelig og teknologisk fremgang og industriell oppgradering med deres unike ytelseskombinasjon. Som ledende på dette feltet viser kobber-sølvkomposittplater gradvis sin uerstattelige verdi i flere høyteknologiske-felt med sine utmerkede fysiske og kjemiske egenskaper.

Elektrisk og termisk ledningsevne:Kobber-sølvkomposittplaten opprettholder den høye elektriske ledningsevnen og termiske ledningsevnen til sølv, noe som gjør den til det foretrukne materialet innen kraftoverføring, varmeavledningsenheter osv.

Mekanisk eiendom:Gjennom rimelig kobber-sølvforholdsdesign og komposittprosessoptimalisering viser kobber-sølvkomposittplaten gode mekaniske egenskaper, inkludert høy styrke, høy seighet og god utmattelsesmotstand.

Korrosjonsbestandighet:Kobber-sølvkomposittplate har god motstand mot en rekke korrosive medier, egnet for marineteknikk, kjemisk utstyr og andre applikasjoner som krever høy korrosjonsbestandighet.

Behandlingsegenskaper:Kobber-sølvkomposittplate har gode prosesseringsegenskaper, lett å kutte, bøye og sveise, noe som gjør den praktisk for å lage deler av ulike komplekse former.

Med sine unike ytelsesfordeler har cooper-sølvkomposittplate vist et bredt spekter av brukspotensiale innen mange felt som elektronikk, romfart, medisinsk utstyr og ny energi.

I forskning og utvikling, produksjon og påføring av kobber-sølvkomposittplater er nøyaktig måling av tykkelsen svært viktig.

Som et høy-nøyakt og ikke-{1}}destruktivt måleverktøy, kan ultralydtykkelsesmåler måle tykkelsen på kobber-sølvkomposittplate nøyaktig ved å sende ultralydpuls og motta det reflekterte signalet. Denne metoden har ikke bare høy målenøyaktighet, men også enkel å betjene, egnet for arbeidsstykker av forskjellige former og størrelser, er et uunnværlig verktøy innen vitenskapelig forskning og produksjon.

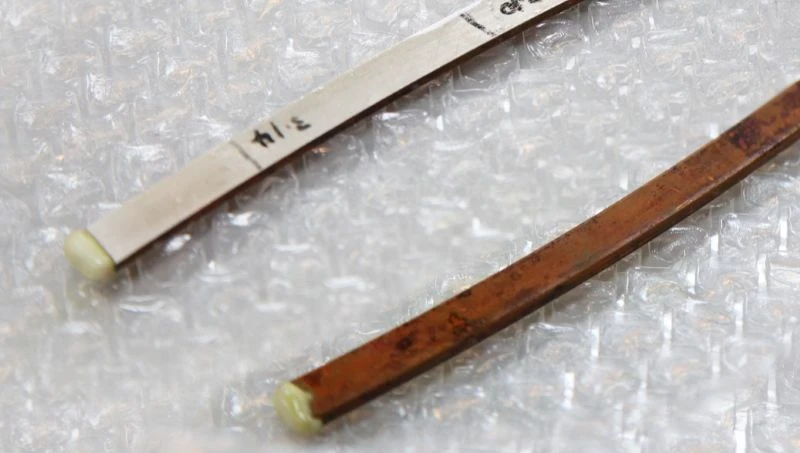

Dette er et prøveprodukt vi mottok, en tynn buet metallplate laget av kobber-sølvkomposittmateriale. Total tykkelse er ca. 3 mm, hvorav tykkelsen på sølvlaget er 100-110 mikron.

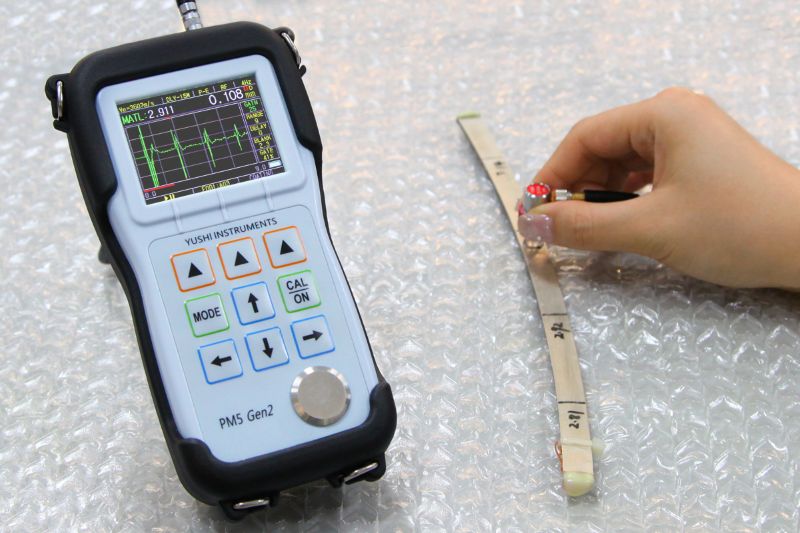

Prøven er et metallmateriale med en jevn måleoverflate. I henhold til tykkelsen er det egnet å bruke en 15M enkeltkrystall forsinkelseslinjesonde, kombinert med YUSHI PM5 Gen2 presisjons ultralydtykkelsesmåler for å gjøre nøyaktige, pålitelige og repeterbare ikke-destruktive målinger.

PM5 Gen2 ultralydtykkelsesmåler kan vise tykkelsen på to lag med materialer samtidig. Still inn lydhastigheten til de to materialene separat, juster A-skanningsbølgeform, tykkelsen på det øvre sølvlaget og det nederste kobberlaget er som følger:

Hvis du ønsker å lære om metoden for å måle tykkelsen på kobber-sølvkomposittmateriale ved hjelp av ultralydteknologi, eller hvis du har problemer med målingen, kan du gjerne kontakte oss for å sende prøver for testing. Vi vil tilby deg den beste måleløsningen.
