Hvordan angi parametrene for pulsgenerator og mottaker?

Parameterinnstillingene for mottakskomponentene i en ultralydpulsgeneratormottaker påvirker direkte signalkvalitet, målingsnøyaktighet og systemstabilitet. Disse innstillingene skal justeres i henhold til sondeegenskapene, materialegenskapene og deteksjonsmålene. Følgende er innstillingsmetoden, basis og typisk sceneanalyse av kjerneparametrene:

1. Gain

Funksjon forsterker svake ekkosignaler for å forbedre signal-til-støy-forholdet (SNR) og sikre at påfølgende kretser eller oscilloskop kan oppdage signalet.

Innstilling av referanse:

Sondefølsomhet: Sonder med lav følsomhet (f.eks. Høyfrekvens eller smale båndprober) krever høy forsterkning (f.eks. 40-60 dB). Sonder med høyere følsomhet (f.eks. Bicrystal -sonder med lav frekvens) kan settes til 20-30 dB.

Materialdemping: Høy dempningsmaterialer (f.eks støpejern, kompositter) krever økt gevinst for å kompensere for energitap. Materialer med lav dempning (f.eks. Stål, aluminium) kan redusere forsterkningen.

Krav til signalamplitude: Retursignalet skal være 60% -80% av det vertikale området til oscilloskopet (f.eks.

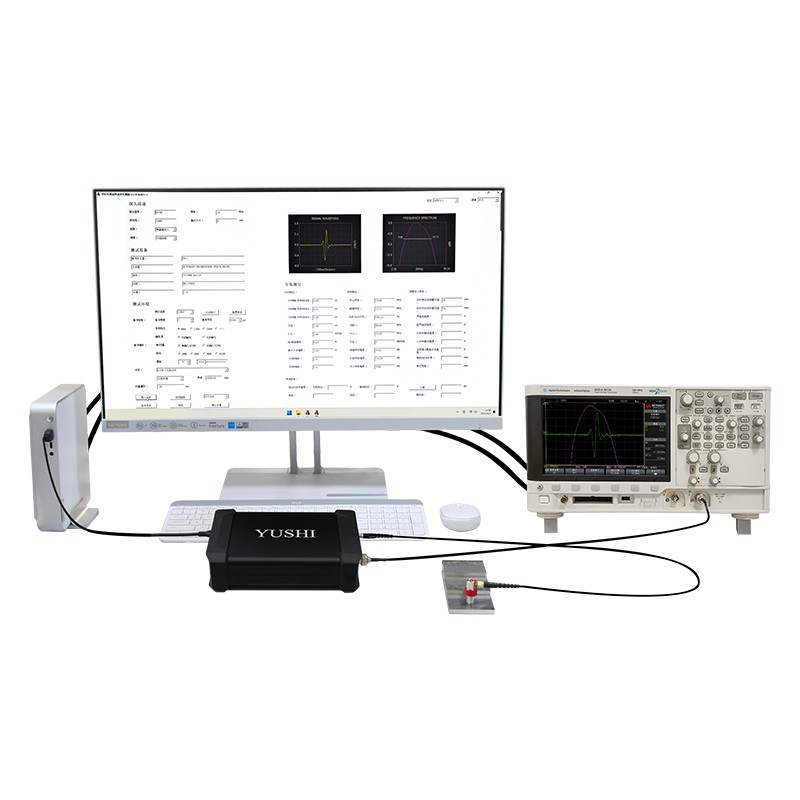

Typisk område: 0-60 dB (justert i 1 dB trinn). Eksempel: Model PR20 har et forsterkningsområde på 0-60 dB.

2.Bandwith

Funksjon: Begrenser frekvensområdet for det mottatte signalet, noe som påvirker oppløsningen og støynivået.

Innstilling av referanse:

Sonde båndbredde: samsvarer med -3 db båndbredde for sonden (f.eks, sett 2-10 mhz for en sonde merket 2-10 mhz).

Probe -mål: Bruk en bred båndbredde for tynne materialer (høy oppløsning) og en smal båndbredde for tykke eller sterkt svekkede materialer (støyreduksjon).

3.Damping

Funksjon: Justerer impedansmatchingen av mottakskretsen for å undertrykke sonderinging og forbedre oppløsningen.

Innstilling av referanse:

Sondeimpedans: samsvarer med den nominelle impedansen til sonden (vanligvis 50Ω eller 100Ω).

Bølgeformobservasjon: Øk demping (f.eks. Fra 50Ω til 90Ω) hvis ekko ringing overstiger 2 sykluser. Hvis signalamplitude er lav, reduser du dempingen.

Typiske verdier: 50Ω, 90Ω eller høy impedans. For eksempel støtter PR20 34Ω, 50Ω, 90Ω og 510Ω alternativer.

4.trigger

Funksjon: Synkroniserer overføring og mottak for et stabilt signal.

Innstilling av referanse:

Trigger Kilde: Intern trigger (for enkanals selvtest) eller ekstern trigger (for synkronisering av flere enheter, f.eks. Oscilloskop ekstern trigger).

Utløsernivå: Sett til 1. 5-2 ganger amplituden til støyen for å unngå falsk utløsing (f.eks. 0. 2 V Peak-to-Peak-støy med et triggernivå på 0. 3 V).

Typiske parametere: kantutløser (stigende/fallende kant), pulsbreddeutløser, justerbart triggernivå (± 5 V).

Initialiseringsparametere:Sett midtfrekvensen og nominell impedans i henhold til sonde -etiketten (f.eks. 5 MHz bicrystal -sonde, 50Ω demping).

Grov forsterkningsjustering:Øk gradvis forsterkningen fra den laveste forsterkningen til returamplitude når 60% av full skala av oscilloskopet (f.eks. 1,2 V topp-til-topp ved 1 v/div).

Optimaliser demping:Hvis bølgeformen ringer i mer enn 2 sykluser, justerer du dempingen (f.eks, øker fra 50 Ω til 100 Ω).

Bekreft stabilitet:Forsikre deg om at ekkoamplitude -svingninger er mindre enn 5% for flere anskaffelser.
