Generell introduksjon

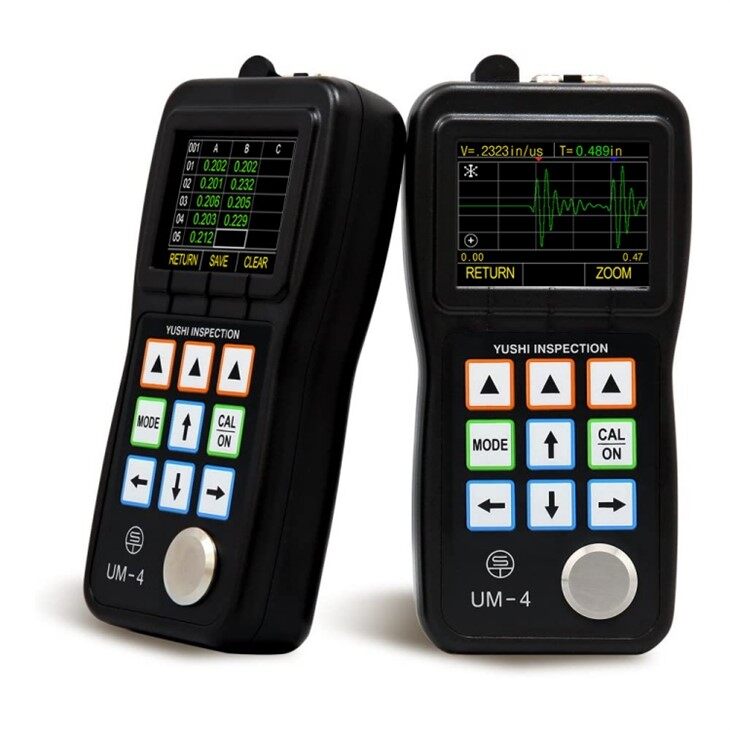

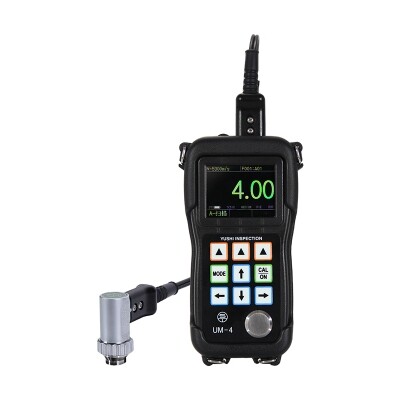

YUSHI UM-4-seriens digitale ultralydtykkelsesmåler er en veldig nyttig sjekklinjevegg som .Som en nyskapende UT-tykkelsesmåler i UM-serien tar den i bruk sanntids A-skanningsbølgeformintervju og forbedrer ytelsen til forrige ultrasoniske tykkelsesmålere med bedre målestabilitet og repeterbarhet. Det er mye brukt i veggtykkelsesmåling av rørledninger, trykkbeholdere og lagringstanker i petrokjemisk industri, elektrisk kraft, skipsbygging og produksjonsindustri. I UM-4-serien har YUSHI lansert UM-4D,UM-4DL ultralydtykkelsesmåler.
Hva er A-skanning?
En A-skanning er en punktskanning, som er en bølgeform med abscissen som representerer tid (eller lydbane) og ordinaten representerer amplitude. Når ultralydbølger forplanter seg i mediet og møter defekter, reflekteres de, og de mottatte ultralydsignalene behandles til bølgeformbilder, og plasseringen og størrelsen på defektene bedømmes i henhold til formen på bølgeformen. På skjermen representerer abscissen tiden, og ordinaten representerer intensiteten til den reflekterte bølgen. Ultralyd A-skanninger representerer endimensjonale data som gjenspeiler ytelsesegenskapene til objektet innenfor en spesifikk lydbane, og denne skanningen gir detaljert informasjon om diskontinuiteter i det skannede materialet.
Hvorfor er YUSHI UM-4-serien så unik?
1.Bransjens første økonomiske heldigitale tykkelsesmåler
2. Innovativ A-scan snapshot-funksjon
3.Klar og lys farge LCD-skjerm
4.Through belegg funksjon
5.Justerbar forsterkning, alarmmodus, forskjell/reduksjonshastighet
Hvordan måler UM-4-seriens tykkelsesmåler tykkelsen?
1. Instrumentkalibrering
Før du bruker UM-4-serien, må instrumentet og sonden kalibreres. Hensikten med kalibrering er å utføre probe null prosedyre og oppnå lydhastigheten til materialet som testes.
2.Forhåndsinnstilte andre spesifikasjoner

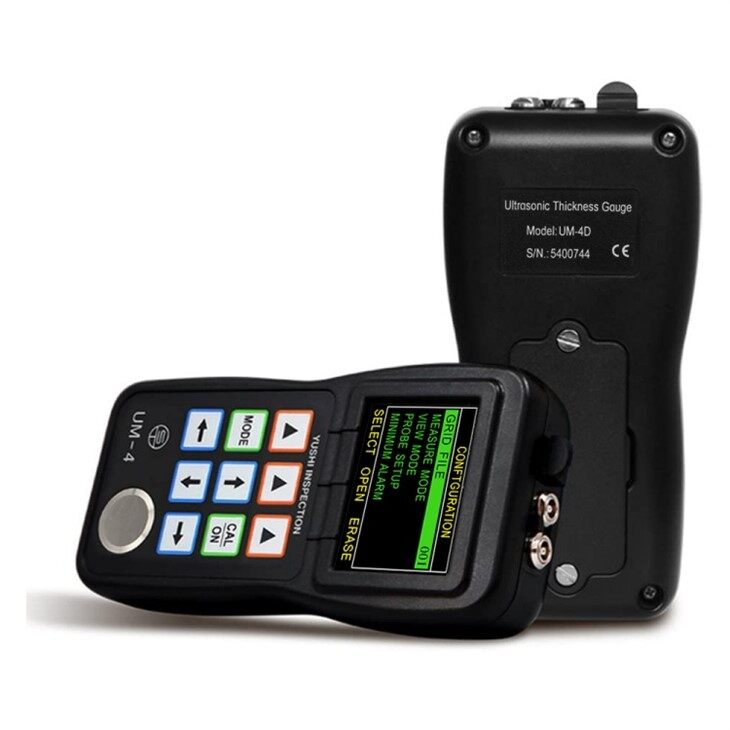

Trykk "MODE" for å gå inn i spesifikasjonskonfigurasjonsgrensesnittet, som inkluderer mange spesifikasjonsjusteringsalternativer som FILNUMMER, MÅLEMODUS, VISNINGSMODUS, PROBEOPPSETT, MINIMUM ALARM, MAKSIMAL ALARM, NORMAL TYKKELSE, GAIN, OPPLØSNING, OPPDATERINGSFAKTA, SPRÅK, ENHETER, AUTOSTRØM AV, SLETT ALLE FILER OG STANDARD OPPSETT.
3.Visningsmoduser
4. Datalagringsfunksjon
5.Måling Bruke ferdigheter
Hvor kan YUSHI UM-4-serien brukes til?
1. Mål metall, ikke-metall tykkelse måling
2. Kontroller graden av korrosjon av substratmaterialet
3.Sjekk olje- og gassrørledningen
4. Mål bildeler og flyets frontrutetykkelse
Instrumentspesifikasjoner
|
UM-4D |
UM-4DL |
Alternativ for datalogger |
|
|
Fargeskjerm |
√ |
√ |
|
|
A-Scan Snapshot |
√ |
√ |
|
|
Maks/Min. Capture |
√ |
√ |
|
|
DIFF/RR % |
√ |
√ |
|
|
Gjennommaling |
√ |
√ |
|
|
Dataminne |
× |
√ |
√ |
|
Dataview programvare |
× |
√ |
√ |
Instrumentparametere
|
Spesifikasjon |
UM-4D |
UM-4DL |
|
Visningstype |
2,4 tommer 320*240 fargepunktmatrise LCD-skjerm |
|
|
Driftsprinsipp |
Pulsekko og ekko-ekko med dual element transduser |
|
|
Måleområde |
{{0}}.60 mm til 508 mm (0.025" til 20.00"), avhengig av på materiale, sonde og overflatetilstand |
|
|
Måle oppløsning |
Valgbar {{0}}.01mm,0.1mm(0.01",0.1'') |
|
|
Enheter |
Tommer eller millimeter |
|
|
Visningsmodus |
Normal, Minimum/Maksimal fangst, DIFF/RR % |
|
|
Oppdateringshastighet |
Valgbar 4Hz,8Hz,16Hz |
|
|
Materialhastighetsområde |
500 til 9999m/s(0,0197 til 0,3937in/us) |
|
|
Språk |
Valgbar kinesisk, engelsk, japansk, fransk, tysk |
|
|
Alarminnstilling |
Minimum og maksimum alarmer. Dynamisk bølgeform fargeendring på alarm |
|
|
Strømforsyning |
To 1,5V AA-batterier, 24 timers standby-tid |
|
|
Avstengning |
Valgbar automatisk avstenging etter 5,10,20 minutter med inaktivitet, eller avstenging kun manuelt |
|
|
Driftstemperatur |
-10 grader til +50 grader (+10℉ til+120℉) |
|
|
Dimensjoner |
153mm*76mm*37mm(H*B*D) |
|
|
Vekt |
200g (inkludert batterier) |
|
UM-4 Datalogger-alternativfunksjoner
|
Kapasitet |
400 filer,100,000 avlesninger |
|
Filstruktur |
Rutenettfil |
|
Rader X kolonner |
21 X 12 |
|
Kommunikasjonsport |
USB2.0(full hastighet)-port |
|
Programvare |
DataView programvare |
UM-4-seriens sondespesifikasjoner
|
Modell |
PT08 |
TC510 |
TC550 |
ZT12 |
PT06 |
PT04 |
GT12 |
|
Type |
Standard |
Standard Konfigurasjon |
Kompositt Krystall |
Støpejern |
Lite rør |
Fingerspissen |
Høy temp |
|
Hyppighet |
5 MHz |
5 MHz |
5 MHz |
2MHz |
7,5 MHz |
10 MHz |
3 MHz |
|
Kontakt Diameter |
10,6 mm |
13,1 mm |
13,1 mm |
17,5 mm |
9,1 mm |
7,3 mm |
14,2 mm |
|
Måleområde |
{{0}}.8-100,0 mm |
1.2-200.0mm |
1.0-200.0mm |
4.0-508.0mm |
{{0}}.8-30,0 mm |
{{0}}.7-12,0 mm |
4.0-80.0mm |
|
Temperaturområde |
-10~60 grader |
-10~70 grader |
-10~70 grader |
-10~70 grader |
-10~70 grader |
-10~70 grader |
-20~480 grader |
Standard konfigurasjon
|
Navn |
Mengde |
|
Hovedenhet |
1 |
|
Probe |
1 |
|
Sondekabel |
1 |
|
Alkalisk batteri |
2(Forbud mot lufttransport) |
|
Koplantingsflaske |
1(Forbud mot lufttransport) |
|
Bæreveske |
1 |
|
Bruksanvisning |
1 |
|
USB-kabel |
1(Bare for UM-4DL) |
|
Programvare |
1(Bare for UM-4DL) |
Valgfri konfigurasjon
|
Høytemperatursonde |
Støpejernssonde |
|
Liten rørsonde |
Fingertuppsonde |
|
Sondekabel |
Trinnvis kalibreringsblokk |
|
Gummikappe |
Lagringsalternativ (bare UM-4) |
